Les télécopieurs du groupe 3 échangent des signaux avant et aprés la transmission de "l'image" du document.
Ce sont des signaux permettant l'identification et les possibilités des télécopieurs, afin d'optimiser la communication.
Par analogie avec une communication entre deux individu, on peut dire qu'ils se disent d'abord "bonjour" (protocole d'identification) puis passe au sujet de conversation (émission du document) et enfin se disent "au-revoir" (protocole de fin de transmission).
L'avis V.21 est utilsé pour ces deux phases.

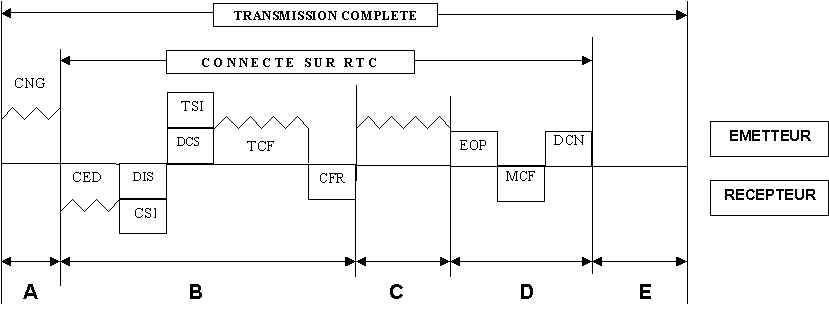

La transmission G3 utilise la recommandation T.30 du C.C.I.T.T. qui est la suivante :


Comme on peut le voir sur le schéma, il y a cinq phases.

Phase A Début de la communication.
Immédiatement aprés la numérotation, l'émetteur envoi un signal analogique, le CNG (1100 Hz) toutes les 3 secondes pendant 0,5 seconde.

Phase B

 Identification et échange des fonctions.
Le recepteur se connect sur la ligne :
Il transmet son CED (2100 Hz), qui indique qu'il s'agit d'un dispositif connecté autre qu'un téléphone.
Puis les signaux sont numériques suivant l'avis V.21.
Le CSI, qui est facultatif indique son numéro.
Le DIS lui est obligatoire, il donne des informations sur les fonctions standards et additionnelles disponibles sur le télécopieur appelé.
L'émetteur répond :
Il envoie un TSI, facultatif, qui indique son numéro.
Le DCS, obligatoire, qui est la réponse au DIS, les paramètres du test de la ligne sont transmis ainsi que les fonctions utilisables.
Puis le TCF, obligatoire, signal modulé envoyant une série de "0" afin de vérifier si le taux d'erreurs est suffisament bas pour la vitesse sélectionnée.
Le recepteur envoie CFR qui indique qu'il est bien synchronisé sur la vitesse séléctionnée.
Phase C Les données codées du document (ou des documents) à emettre sont transmises.Signaux analogiques
Phase D Confirmation de fin de la phase C et fin de la transmission.Signaux numériques selon l'avis V.21.
L'emetteur envoie EOP, pour la fin de la transmission.
Le recepteur répond MCF, confirmant que la phase C s'est bien passée.
L'emetteur envoie un DCN, signalant la deconnexion.
Phase E Etat d'attente du télécopieur, non connecté sur la ligne téléphonique.
