LE CODAGE
La compression permet de diminuer le nombre de bits dans le
signal de données et donc de réduire le temps de transmission d'une page.
Selon les normes CCITT, les différents types de
compression sont les suivants:
 |
MH ; MR ; MMR pour le GROUPE 3 et JBIG en plus pour le Super G3. |
CODAGE UNIDIMENSIONNEL
MH
Par cette méthode, chaque ligne d'un document, par définition
bi-dimensionnel, est codé séparément. Ce schéma de codage prend en
considération la longueur et la couleur (noir ou blanc) des séquences.
Cliquer ici pour agrandir

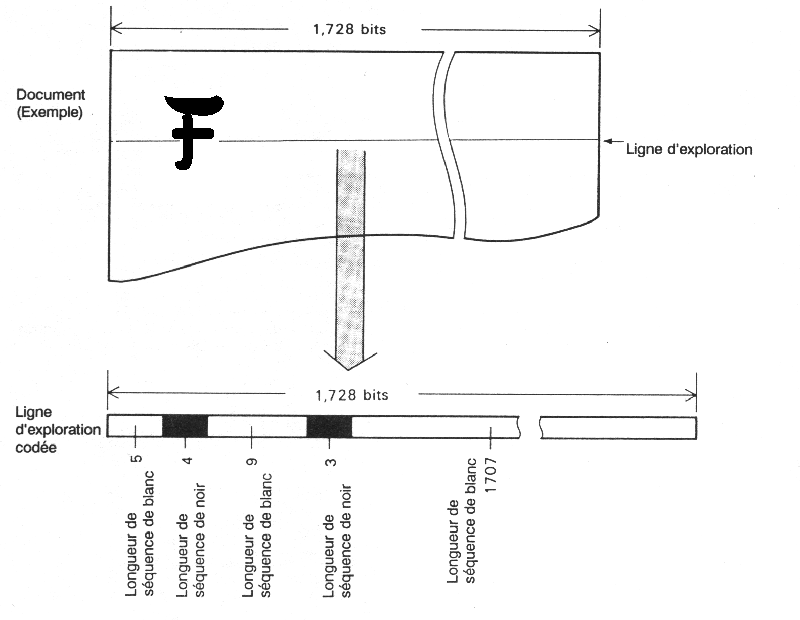

Les données brutes de chaque ligne d'exploration lues par la CCD sont
codées par longueur de plage avant d'être codées MH.
| Longueur de séquence de blanc : 5 | Longueur de séquence de noir : 4 | Longueur de séquence de blanc : 9 | Longueur de séquence de noir : 3 | Longueur de séquence de blanc : 1707 |
 |
| 1100 | 011 | 10100 | 10 | 011000 | 00101100 |
Les codes MH sont constitués par des codes de terminaison
et par des codes de configuration.
Pour des longueurs de plage de 0 à 63, le codage est effectué uniquement
avec le code de terminaison approprié.
Pour des longueurs de plage supérieures ou égales à 64, le codage est
effectué avec le code de configuration puis le code de terminaison.
|
Voici au format PDF, la table de codage : |
|
Sur une ligne d'exploration d'un document A4 il y a donc
1728 bits à transmettre, après traitement avec la méthode de compression MH,
il n'y en a plus que 28.
Soit un taux de compression de :
28/1728 = 1/62
CODAGE BIDIMENSIONNEL
MR
Dans ce mode, les données sont codées par comparaison à une ligne
de référence déjà codée en MH. La
méthode de MR code uniquement les différences.
Du fait que le codage d'une ligne prend la ligne précédente comme référence,
les erreurs se répercutent de ligne en ligne.
Pour limiter le nombre de lignes sur lesquelles une erreur de transmission se
trouve répercutée, le codage MR utilise le paramètre K. Ce paramètre K
permet de définir un bloc de K lignes, où la première ligne est codée en MH
et les K-1 lignes suivantes sont codées en MR.
Valeur de K en fonction de la définition d'analyse (voir le document) sélectionnée :
| DEFINITION D'ANALYSE | PARAMETRE K |
| Standard et Détail | 2 |
| Fin | 4 |
Donc la ligne de référence change toute les 2 ou 4 lignes suivant le mode choisie.
Les données sont traitées par pages. La première ligne est
codée MH et toutes les autres sont codées
MR. Cela suppose avoir une ligne téléphonique
de bonne qualité, car dans ce mode là, s'il y a des erreurs à la première
ligne, elles seront répercutées sur toute la page.
La compression MMR se révèle performante pour le codage de caractères
imprimés, autrement dit, lorsque les points ne sont que faiblement décalés
par rapport à la ligne de réfèrence.
